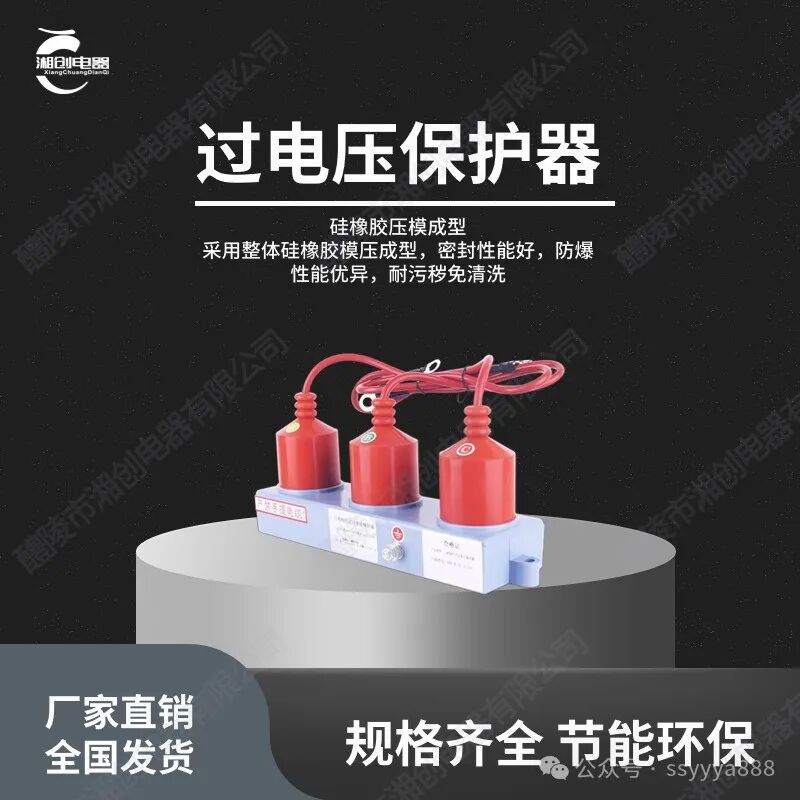

過電壓保護器TBP-B-7.6F/85：電力系統絕緣的守護者

TBP-B-7.6F/85是一款三相組合式過電壓保護裝置，專為電站、配電等電力系統設計，旨在保護電氣設備的相間及相對地絕緣免受過電壓危害。它采用先進的技術和材料，確保電力系統的安全穩定運行。

一、型號含義

TBP表示三相組合式過電壓保護器，B表示電站、配電通用型，7.6表示額定電壓為7.6kV，適用于6kV電力系統，F(xiàn)表示有間隙，85表示相間距離為85mm。

二、工作原理

TBP-B-7.6F/85內部采用氧化鋅閥片和放電間隙相配合的結構。正常運行時，氧化鋅閥片呈高阻狀態，僅流過微弱泄漏電流。當系統出現過電壓時，放電間隙首先動作，使氧化鋅閥片的荷電率為零，隨后氧化鋅閥片的非線性特性使放電間隙動作后立即熄弧，無截波、無續流，從而限制過電壓。

三、性能特點

1. 同時具備相間和相對地保護：克服了傳統過電壓保護器不能限制相間過電壓的缺點，能有效保護電氣設備的相間及相對地絕緣。

2. 解決了ZnO閥片的工頻老化問題：放電間隙使ZnO閥片的荷電率為零，提高了產品的使用壽命，在操作過電壓情況下，動作壽命可達10^5次以上。

3. 絕緣性能好：選用阻燃、耐老化的硅橡膠做外殼材料，內部引出硅橡膠高壓電纜和ZnO閥片整體硫化一次模壓成型，電氣絕緣性能好、介電強度高、抗電蝕、耐老化。

4. 安裝方便：體積小，無需考慮相間距離和爬電距離，可根據現場情況靈活安裝。

四、技術參數

• 工頻放電電壓：不小于16.0kV。
• 1.2/50μs沖擊放電電壓及殘壓：不大于24.0kV。
• 500A操作沖擊電流殘壓：不大于20.4kV。
• 5kA雷電沖擊電流殘壓：不大于24.0kV。
• 2ms方波電流：400A。
• 4/10μs沖擊電流：65kA。

五、使用條件

• 環境溫度：-40℃～+60℃。
• 海拔高度：不超過2000m。
• 電源頻率：50Hz～60Hz。

TBP-B-7.6F/85過電壓保護器以其同時具備相間和相對地保護、解決了ZnO閥片的工頻老化問題、絕緣性能好、安裝方便等特點，成為了電力系統絕緣的守護者。它能夠幫助用戶有效防止過電壓對電力設備的損害，提高電力系統的安全性和可靠性。同時，它還具有易于安裝、可擴展性強等優點，為用戶提供了便捷的電力系統保護解決方案。
